虎门立沙岛污水处理厂自控系统

发表时间:2022-03-30
阅读:3230



本文以虎门立沙岛现场污水处理厂为例,说明祥科的自动化控制系统在污水处理中的应用。

 自动控制系统的组成及功能:

虎门立沙岛污水处理厂采用的自动化控制系统由中央监管理计算机和PLC现场控制子站组成。它们通过工业以太网的网络交换机相连,实现数据信息共享与交换。在监控中心有全套监控设备,打印存储数据设备,调度管理设备以及其他辅助设备。

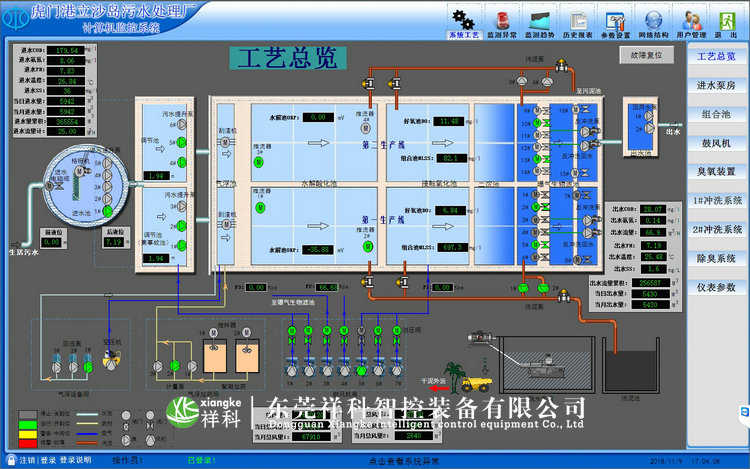

虎门立沙岛污水处理厂自控系统

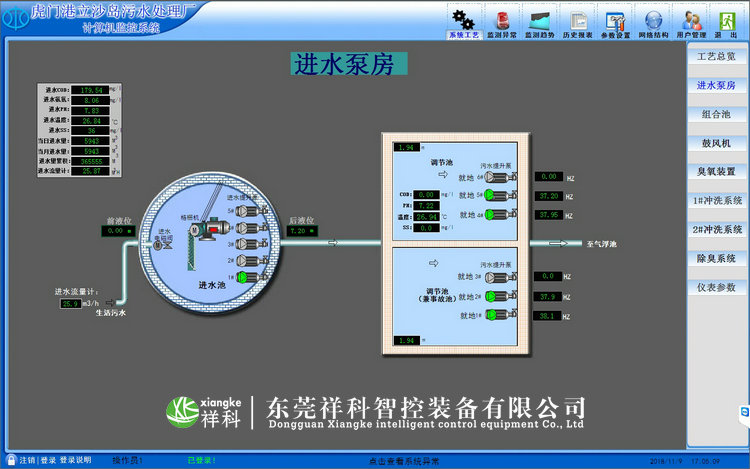

系统组成为:监控管理计算机系统、2PLC现场控制子站、主要工段的控制要求、粗细格栅及进水泵池、计量井、曝气沉砂池、生化处理系统、沉淀池、储泥池、接触池、接触池中设置pH计、全自动采样器、污水分析仪、实时监控仪和水质分析仪。

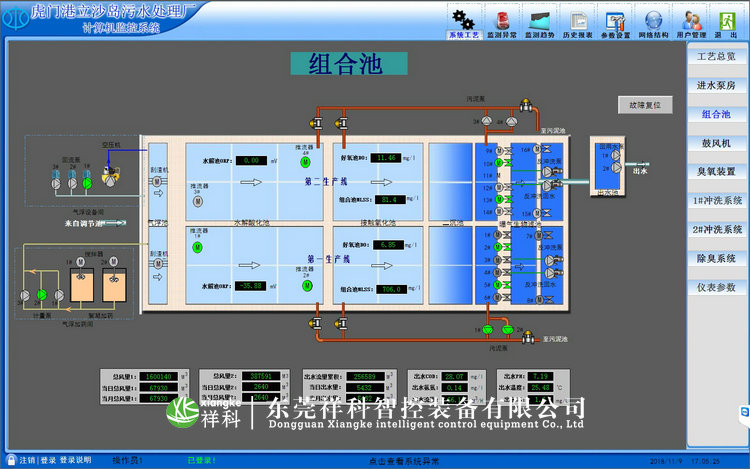

虎门立沙岛污水处理厂自控系统

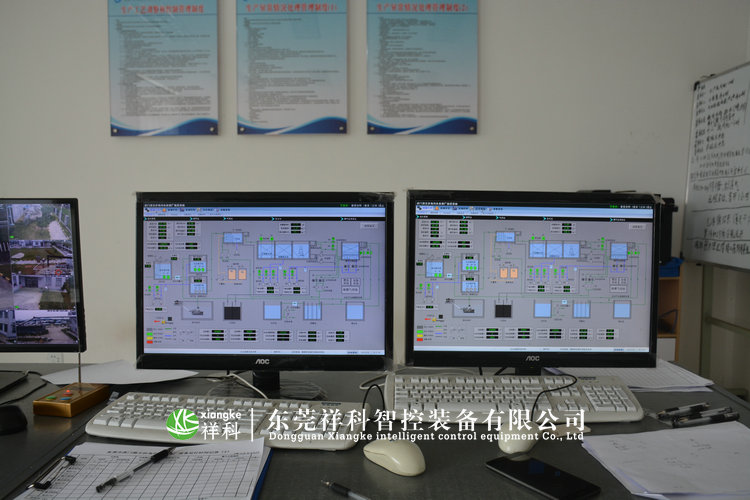

监控管理计算机系统为:两台监控管理计算机,两台监控管理计算机可分担不同功能,故障时可互为备用,计算机配合有彩色显示器、打印机、键盘等。

PLC现场控制子站设置三个现场控制站和一个中央控制室。中央控制站位于综合楼中心控制室,并通过通讯总线实现数据传送。整个污水处理厂设三套PLC,分别位于变配电站、脱水机房、回用水滤站。负责各自辖区模拟量、开关量的数据采集和运行控制。

虎门立沙岛污水处理厂自控系统

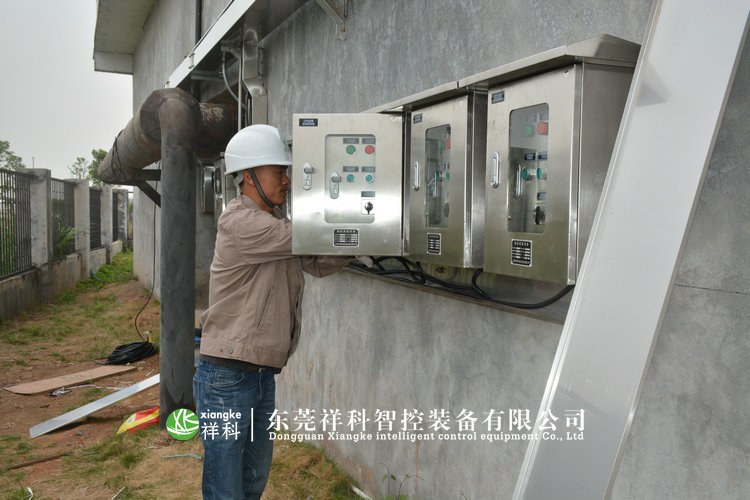

PLC现场子站选用可编程控制器,PLC为模块化结构。并且PLC子站与相应的MCC置于同一地点,同时对于设备较集中又远离子站的现场设置远程I/O由通讯电缆连接。

虎门立沙岛污水处理厂自控系统

虎门立沙岛污水处理厂自控系统

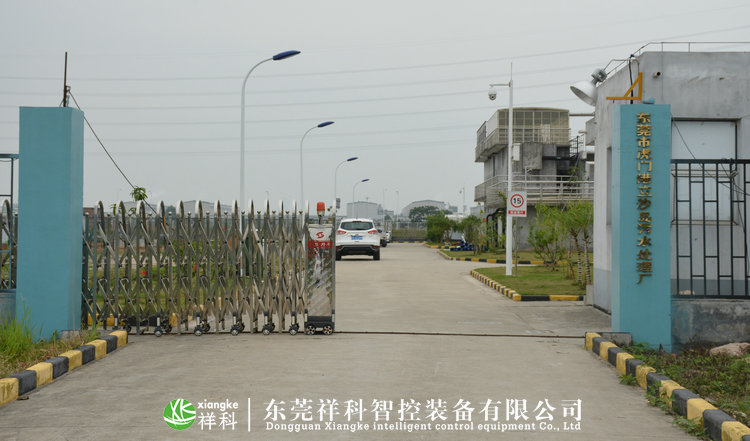

东莞虎门立沙岛污水处理厂采用先进的污水处理工艺,其设计规模为2.5万立方米/日,总建筑面积约1369.1 m2,污水处理量为2500m3/d。其中厂内污水处理自控系统由东莞祥科智控装备有限公司设计并实施,建成后将极大地改善了周围水体环境,对治理水污染,保护当地流域水质和生态平衡具有十分重要的作用。
