plc控制柜现场调试的内容及注意事项

祥科生产的plc控制柜，除了在出厂前进行通电测试后，到现场安装好设备后，还需要进行现场的调试。虽每个系统程序不同，实现的功能也不同，但调试的内容大同小异。下面是祥科plc控制柜现场调试的内容以及注意的地方。

一、要查接线、核对地址。要逐点进行，要确保正确无误。可不带电核对，那就是查线，较麻烦。也可带电查，加上信号后，看电控系统的动作情况是否符合设计的目的。

二、检查模拟量输入输出。看输入输出模块是否正确，工作是否正常。必要时，还可用标准仪器检查输入输出的精度。

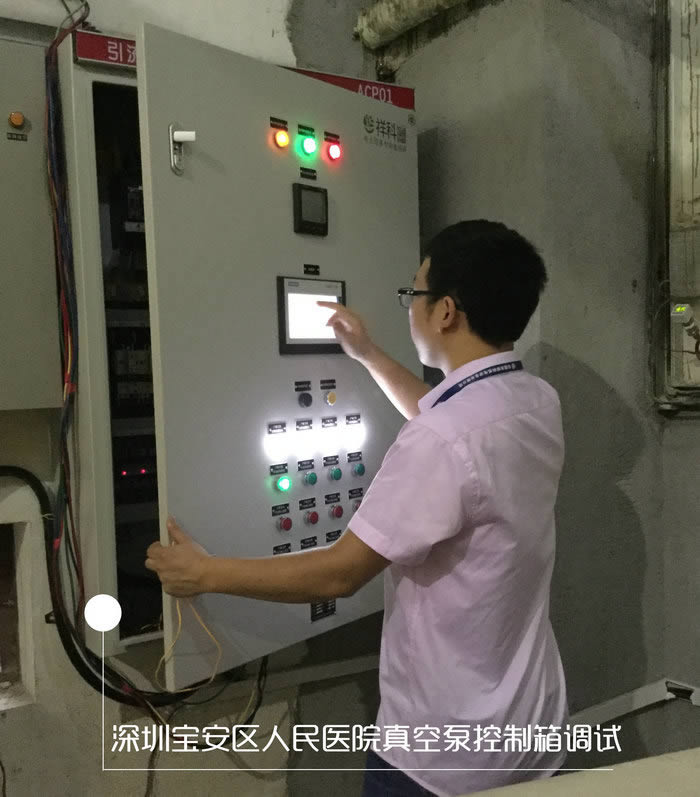

plc控制柜现场调试

三、检查与测试指示灯。控制面板上如有指示灯，应先对应指示灯的显示进行检查。一方面，查看灯坏了没有，另一方面检查逻辑关系是否正确。指示灯是反映系统工作的一面镜子，先调好它，将对进一步调试提供方便。

四、检查手动动作及手动控制逻辑关系。完成了以上调试，继而可进行手动动作及手动控制逻辑关系调试。要查看各个手动控制的输出点，是否有相应的输出以及与输出对应的动作，然后再看，各个手动控制是否能够实现。如有问题，立即解决。

五、半自动工作。如系统可自动工作，那先调半自动工作能否实现。调试时可一步步推进。直至完成整个控制周期。哪个步骤或环节出现问题，就着手解决哪个步骤或环节的问题。

六、自动工作。在完成半自动调试后，可进一步调试自动工作。要多观察几个工作循环，以确保系统能正确无误地连续工作。

七、模拟量调试、参数确定。以上调试的都是逻辑控制的项目。这是系统调试时，首先要调通的。这些调试基本完成后，可着手调试模拟量、脉冲量控制。最主要的是选定合适控制参数。一般讲，这个过程是比较长的。要耐心调，参数也要作多种选择，再从中选出最优者。有的plc，它的PID参数可通过自整定获得。但这个自整定过程，也是需要相当的时间才能完成的。

八、完成上述所有的步骤，整个调试基本算是完成了。但最好再进行一些异常条件检查。看看出现异常情况或一些难以避免的非法操作，是否会停机保护或是报警提示。进行异常检查时，一定要充分考虑到设备与人身的安全！

因电气自动化工程涉及的设备较多，plc控制柜只是其中一个设备，整个系统还包括监控设备、计算机操作站等，也需要在现场进行一一通电调试。
