熔断器是低压配电和电控设备中的重要保护组件。起短路保护作用。熔断器串联在电路中，在电路发生短路或严重过载时，熔体自行熔断，从而切断故障电路，起到保护电路作用。熔断器的上下级配合或与其它电器配合使用，可在一定的短路电流范围内满足选择性保护要求。

低压熔断器种类很多，按结构形式可分为：半封闭插入式熔断器、无填料密闭管式熔断器和有填料密闭管式熔断器。
目前的典型产品有RT0、RT10、RT11系列有填料封闭管式熔断器，RM7、RM10系列无填料封闭管式熔断器，RL6、RL7系列螺旋式熔断器，PZ1-100、QSA、NT系列熔断器以及引进的aM、gM系列熔断器。

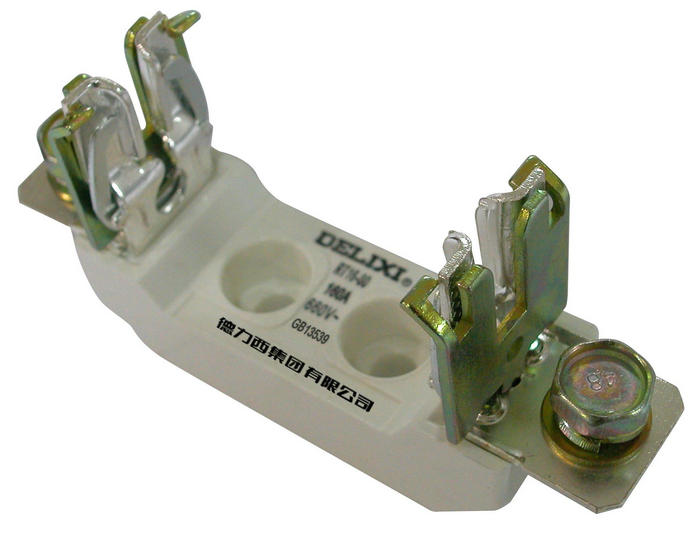

熔断器的结构。熔断器一般由熔断体和底座（螺栓连接无底座）构成，熔断体由熔体、熔管、触刀等组成。有填料熔断器一般用石英砂作填料，工业用熔断器用铜片作熔体材料，半导体保护用烙断器用银片作熔体材料，特大电流常用2-3个单体组合成组合型冇填料熔断器。无填料密封管式熔断器用锌片作熔体材料，且熔体可更换。
熔断器的技术参数:
熔断器的主要技术参数有：额定工作电压、额定电流和断流能力。额定工作电压是从灭弧角度提出的，当熔管的工作电压大于额定电压、熔体熔断时，可能出现电弧不能熄灭的危险。熔管的额定电流是由熔管长期工作所允许温升决定的电流值。所以熔管中可装入不同等级额定电流的熔体，但所装入熔体的额定电流不能大于熔管的额定电流值。断流能力是表示熔管在额定电压下断幵电路故障时所能切断的最大电流值。
选用熔断器的原则如下。
①根据用电网络电压选用相应电压等级的熔断器：根据配电系统可能出现的最大故阵电流，选用具有相应分断能力的熔断器。
②在配电系统中，各级熔断器应互相R合以实现选择型。一般要求前级熔体比后级熔体的额定电流大2-3级，以发生越级动作而扩大故障停电范围。
③在电动机回路中用作短路保护时，为避免馆体在电动机0动过程中熔断，对于单台电动机，熔体额定电流≥（1.5-2.5）x电机额定电流：对于多台电动机，总熔体额定电流≥（1.5-2.5）x容量最大一台电动机的额定电流+其余电动机的计算负荷电流。
④对电炉及照明等负载的短路保护，熔体的额定电流等于或稍大于负载的额定电流。
熔断器的操作使用注意事项。
①熔断器及炫体必须安装可靠，防止某相断开。
②熔断器周围介质温度与被保护对象的周围介质温度基本一致，防止保护动作产生误差，平时应经常清除熔断器表面积有的尘埃。
③拆换熔断器时，应使用同一型号规格的熔断器，不允许用其它型号规格这断器代用，更不允许用金属导线代替熔断器接通电器。

④采用熔断器保护线路时，熔断器应装在各相在线；在二相三线或三相四线回路的中性在线严禁装熔断器，这是因为中性线断开可能会引起各相电压不平衡，从而造成设备烧毁事故；在公共电网供电的单相线路的中性在线应装熔断器。

熔断器大致可发为以下几种：

插入式熔断器

螺旋式熔断器

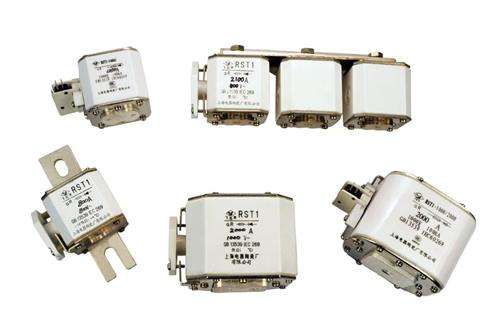

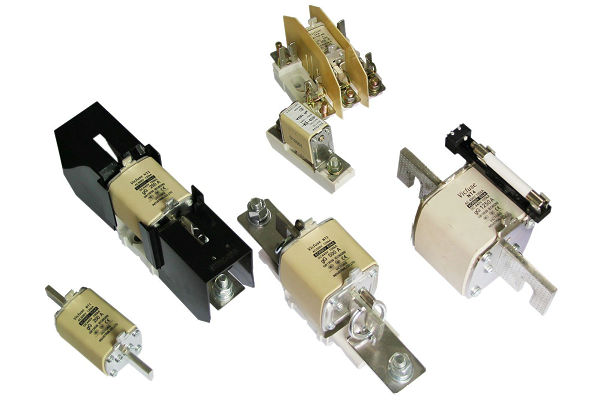

封闭式熔断器

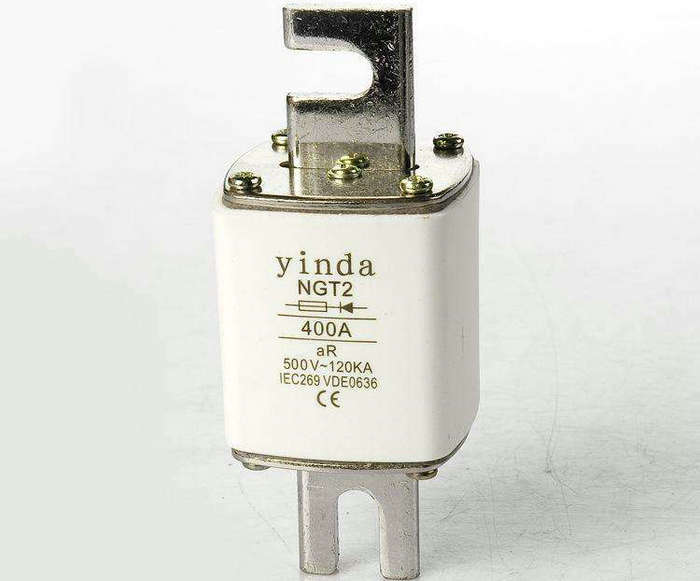

快速熔断器

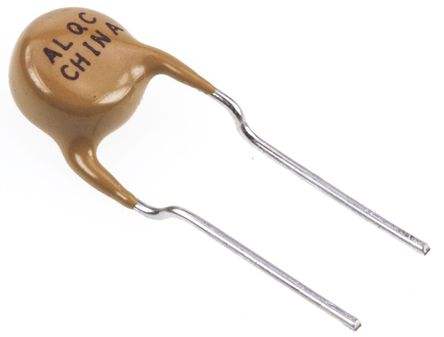

自复熔断器
